DXS-1210-12TC/A3EOL
Настраиваемый L2+ коммутатор с 8 портами 10GBase-T , 2 портами 10GBase-X SFP+ и 2 комбо‑портами 10GBase-T/SFP+
Описание

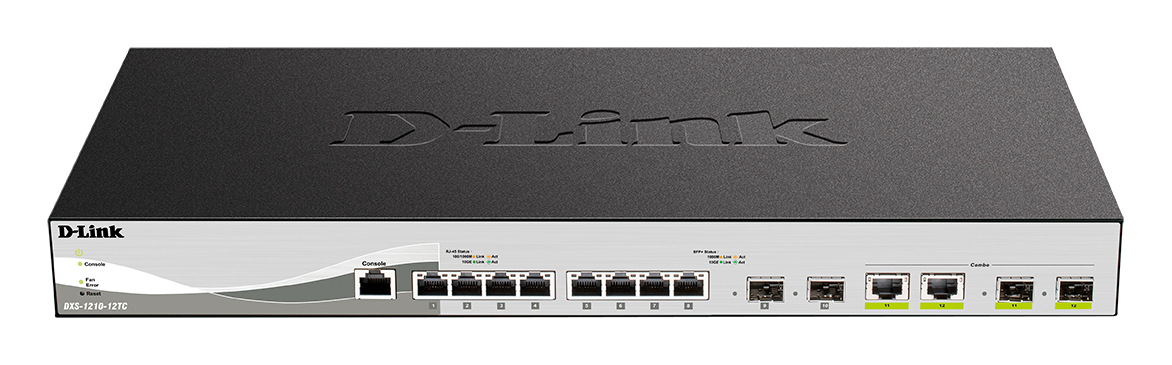

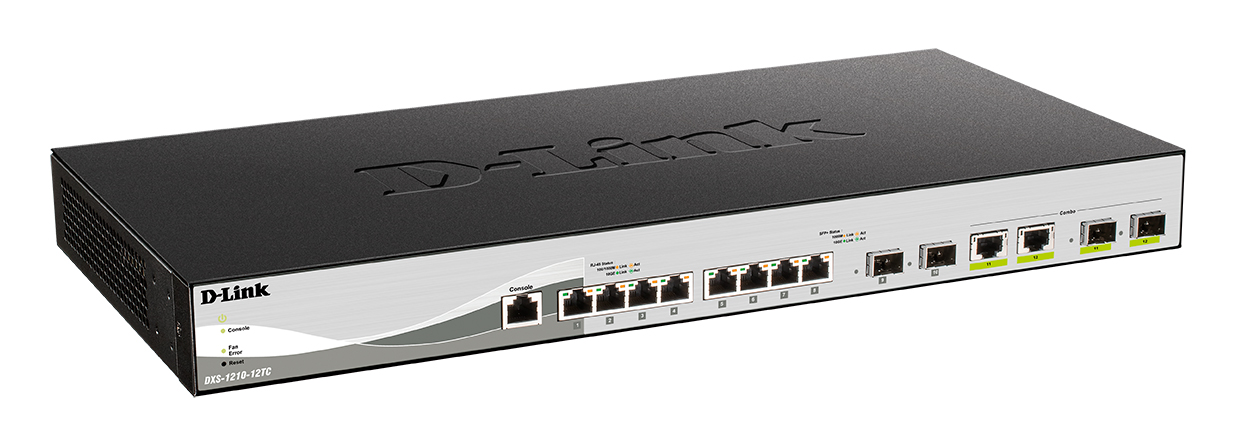

Настраиваемый коммутатор серии SmartPro DXS-1210-12TC, оснащенный 8 портами 10GBase-T, 2 портами 10GBase-X SFP+ и 2 комбо-портами 10GBase-T/SFP+, осуществляет коммутацию трафика на скорости до 10 Гбит/с и предназначен для использования в сетях предприятий малого и среднего бизнеса. Благодаря наличию комбо-портов 10GBase-T/SFP+, DXS-1210-12TC предоставляет широкие возможности подключения, упрощая, таким образом, интеграцию в сеть. За счет высокой производительности данный коммутатор позволяет использовать такие услуги, как облачные сервисы, виртуализация, а также приложения server-to-server. DXS-1210-12TC является экономически выгодным решением для организации сетей 10 Gigabit Ethernet.
Экономия электроэнергии
Благодаря технологии D-Link Green коммутатор DXS-1210-12TC позволяет экономить электроэнергию без ущерба для производительности и функциональных возможностей. DXS-1210-12TC оснащен температурными датчиками и интеллектуальными вентиляторами, которые способны изменять скорость вращения в зависимости от температуры, что позволяет экономить электроэнергию и снизить уровень шума. Коммутатор также определяет статус соединения для каждого порта и обеспечивает автоматический переход неактивных портов в спящий режим. Благодаря используемому чипсету коммутатор DXS-1210-12TC позволяет существенно сократить энергозатраты.
Функции уровня 2
DXS-1210-12TC поддерживает полный набор функций уровня 2, включая Port Mirroring, Spanning Tree Protocol (STP) и Link Aggregation Control Protocol (LACP). Помимо этого, коммутатор поддерживает функции диагностики кабеля и Loopback Detection, что позволяет администраторам быстро и легко находить и устранять проблемы в сети. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения типа неисправности кабеля.
Auto Surveillance VLAN и управление полосой пропускания
Коммутатор DXS-1210-12TC поддерживает Auto Surveillance VLAN (ASV) и Auto Voice VLAN и является идеальным решением для развертывания систем VoIP и видеонаблюдения. Auto Surveillance VLAN – это технология, которая обеспечивает видеонаблюдение и передачу данных через один коммутатор, сокращая, таким образом, расходы, связанные с приобретением дополнительного оборудования. ASV также гарантирует качественный просмотр видео в режиме реального времени и управление без ущерба для передачи обычных данных сети. Функция автоматического определения подключенного оборудования VoIP позволяет помещать «голосовой» трафик в выделенную VLAN. Благодаря максимальному приоритету и индивидуальным VLAN, данная функция обеспечивает качественную и защищенную передачу VoIP-трафика. DSCP маркирует Ethernet-пакеты, назначая сетевому трафику разные уровни обслуживания. В результате, голосовой и видеотрафик получает более высокий приоритет по сравнению с остальными типами трафика. Кроме того, функция управления полосой пропускания позволяет сетевым администраторам зарезервировать полосу пропускания для различных приложений, требующих высокой пропускной способности, или обеспечить им максимальный приоритет.
Сетевая безопасность
Функция D-Link Safeguard Engine обеспечивает эффективный механизм защиты коммутатора от вирусов и вредоносного трафика. Аутентификация на основе порта 802.1X позволяет использовать внешний сервер RADIUS для авторизации пользователей. Помимо этого, функция списков управления доступом (ACL) увеличивает безопасность сети, отфильтровывая трафик, исходящий от несанкционированных MAC/IP-адресов. DXS-1210-12TC также поддерживают функцию предотвращения атак ARP Spoofing, защищающую сеть от атак, которые могут привести к изменению трафика или его задержке из-за отправки злоумышленником ложных ARP-сообщений. С целью предотвращения атак ARP Spoofing коммутатор использует списки управления доступом для блокировки пакетов, содержащих ложные ARP-сообщения. Для повышения уровня безопасности используется функция DHCP Server Screening, запрещающая доступ неавторизованным DHCP-серверам.
Удобное управление
Коммутатор DXS-1210-12TC поддерживает управление с помощью утилиты D-Link Network Assistant . Данная утилита обеспечивает автоматическое обнаружение и отображение на экране коммутаторов D-Link серии Smart, принадлежащих одному и тому же сегменту сети L2. Благодаря этой утилите пользователю не нужно менять IP-адрес своего компьютера, что упрощает начальную установку коммутатора. Пользователю доступна расширенная конфигурация и основные настройки обнаруженных устройств, например, смена пароля и обновление программного обеспечения. Коммутатор DXS-1210-12TC также поддерживает программу D-View 7 и полноценный интерфейс командной строки (CLI). D-View 7 является системой сетевого управления, которая позволяет управлять наиболее важными параметрами, такими как работоспособность, надежность, гибкость и безопасность.
Характеристики
Аппаратная версия
|
• А2, А3*
|
Аппаратное обеспечение
|
|
Процессор
|
• BCM84848 (1 ГГц)
|
Оперативная память
|
• 256 МБ
|
Flash-память
|
• 64 МБ
|
Интерфейсы
|
• 8 портов 10GBase-T
• 2 порта 10GBase-X SFP+
• 2 комбо-порта 10GBase-T/SFP+
• Консольный порт с разъемом RJ-45
|
Индикаторы
|
• Power
• Fan Error
• Console
• Link/Activity/Speed (на порт 10GBase-T и 10GBase-X SFP+)
|
Кнопки
|
• Кнопка Reset
|
Сетевые кабели для 10GBase-T
|
• Кат. 6 (макс. 30 м)
• Кат. 6A или кат. 7 (макс. 100 м)
|
Разъем питания
|
• Разъем для подключения питания (переменный ток)
|
Функционал
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3an 10GBase-T
• IEEE802.3z 1000Base-X
• IEEE 802.3ae 10GBase-X
• IEEE 802.3az Energy Efficient Ethernet
• Автоматическое определение MDI/MDIX для 1000/10GBase-T
|
Производительность
|
|
Коммутационная матрица
|
• 240 Гбит/с
|
Метод коммутации
|
• Store-and-forward
|
Макс. скорость перенаправления 64-байтных пакетов
|
• 178,56 Mpps
|
Размер таблицы MAC-адресов
|
• 16K записей
|
Буфер пакетов
|
• 2 МБ
|
Jumbo-фрейм
|
• 9 КБ
|
Программное обеспечение
|
|
Функции уровня 2
|
• Таблица MAC-адресов
- До 16K записей
• Статические MAC-адреса
- 1K записей
• IGMP Snooping
- IGMP v1/v2 Snooping
- IGMP v3 awareness
- Поддержка до 384 IGMP-групп
- Поддержка до 128 статических многоадресных групп
- Per VLAN IGMP Snooping
- IGMP Snooping Fast Leave на основе узла
• MLD Snooping
- MLD v1 Snooping
- MLD v2 Awareness
- Поддержка до 384 MLD-групп
- Поддержка до 128 статических адресов многоадресной рассылки
- MLD Snooping Fast Leave на основе узла
• LLDP
• LLDP-MED
• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP
- 802.1s MSTP
- Root Guard (Restriction)
• Управление потоком
- 802.3x
- Предотвращение блокировок HOL
• Зеркалирование портов
- One-to-One
- Many-to-One
- Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях
• Link Aggregation
- 802.1AX
- 802.3ad
- Макс. 8 групп на устройство/8 портов на группу
• Loopback Detection
• ERPS (Ethernet Ring Protection Switching)
|
VLAN
|
• 802.1Q
• VLAN на основе портов
• Группы VLAN: 4K
• Voice VLAN
• Auto Surveillance VLAN
• GVRP1
• Asymmetric VLAN
|
Качество обслуживания (QoS)
|
• CoS на основе:
- Очередей приоритетов 802.1p
- DSCP
- ToS
- Класса трафика IPv6
- Номера TCP/UDP-порта
- VLAN ID
- MAC-адреса
- Ether Type
- IP-адреса
- Типа протокола
- Метки потока IPv6
• 802.1p
• 8 очередей на порт
• Механизмы обработки очередей:
- Strict
- Weighted Round Robin (WRR)
- Deficit Round Robin (DRR)
- Weighted Deficit Round Robin (WDRR)
- Strict + WDRR
• Управление полосой пропускания
- На основе порта (входящее/исходящее, с минимальным шагом 64 Кбит/с)
- iSCSI Awareness1
|
Функции уровня 3
|
• IP-интерфейс
- Поддержка 8 интерфейсов IPv4/v6
• ARP
- 768 статических записей ARP
• Маршрут по умолчанию
• IPv6 Neighbor Discovery (ND)
• Статическая маршрутизация
- Макс. 64 записи статических маршрутов IPv4
- Макс. 64 записи статических маршрутов IPv6
|
Списки управления доступом (ACL)
|
• Макс. количество списков доступа: 50
• Макс. количество правил ACL: 256
• Макс. количество ACL на VLAN1: 50
• ACL на основе:
- Очередей приоритетов 802.1p
- VLAN1
- MAC-адреса
- Ether Type
- IP-адреса
- DSCP
- Типа протокола
- Номера TCP/UDP-порта
- Класса IPv6-трафика
- Метки потока IPv6
|
Безопасность
|
• Защита от широковещательного/многоадресного/одноадресного шторма
• D-Link Safeguard Engine
• DHCP Server Screening
• IP-MAC-Port Binding
- DHCP Snooping1
- IP Source Guard1
- Dynamic ARP Inspection1
- IPv6 Snooping1
- IPv6 Source Guard1
- DHCPv6 Guard1
- IPv6 ND Inspection1
- IPv6 Route Advertisement (RA) Guard1
• Сегментация трафика
• SSH1
- Поддержка v1/v2
- Поддержка IPv4/IPv6
• SSL
- Поддержка v1/v2/v3
- Поддержка IPv4/IPv6
• Предотвращение атак ARP Spoofing
- Макс. количество записей: 127
• Предотвращение атак DoS
• Port Security
- Поддержка до 64 MAC-адресов на порт
• Обнаружение проблем, связанных с совпадением сетевых адресов
|
OAM
|
• Диагностика кабеля
|
AAA
|
• Управление доступом на основе Web (WAC)1
- Поддержка локальной базы/RADIUS-сервера
- Управление доступом на основе портов
- Управление доступом на основе узлов
- Динамическое назначение VLAN
- Назначение политики Identity-driven (VLAN/ACL/QoS)
• Аутентификация 802.1X
- Динамическое назначение VLAN
- Назначение политики Identity-driven (VLAN/ACL/QoS)
- Поддержка локальной базы/RADIUS-сервера
- Управление доступом на основе портов
- Управление доступом на основе узлов
- Поддержка EAP, OTP, TLS, TTLS, PEAP
• RADIUS-сервер с поддержкой протокола Pv4/IPv6
• Поддержка TACACS+ IPv4/IPv61
• Guest VLAN
• Compound Authentication1
• Аутентификация для доступа к управлению
• Authentication Database Failover1
• Управление доступом на основе MAC-адресов (MAC)1
- Поддержка локальной базы/RADIUS-сервера
- Управление доступом на основе портов
- Управление доступом на основе узлов
- Динамическое назначение VLAN
- Назначение политики Identity-driven (VLAN/ACL/QoS)
|
Управление
|
• Web-интерфейс
• Утилита D-Link Network Assistant
• Полноценный CLI
• Telnet-сервер
• TFTP-клиент
• Настройка MDI/MDIX
• SNMP
- Поддержка v1/v2c/v3
• SNMP Trap
• Мастер установки Smart Wizard
• LLDP
• LLDP-MED
• DHCP Relay1
• Системный журнал
• BootP/DHCP-клиент
• SNTP
• ICMPv6
• IPv4/v6 Dual Stack
• Автоматическая настройка DHCP1
• RMON v1/v21
• Trusted Host
• Поддержка нескольких версий ПО
• Поддержка нескольких версий конфигурации
• DNS-клиент1
• Команды отладки
|
Технология Green V3.0
|
• Экономия электроэнергии за счет:
- Определения статуса соединения
- Выключения индикаторов
- Выключения портов
- Использования спящего режима
|
Стандарты MIB/RFC
|
• RFC 783 TFTP
• RFC 951 BootP/DHCP Client
• RFC 1157 SNMP v1, v2, v3
• RFC 1213 MIB II
• RFC 1215 MIB Traps Convention
• RFC 1350 TFTP
• RFC 1493 Bridge MIB
• RFC 1542 Bootp/DHCP Client
• RFC 1769 SNTP
• RFC 1901 SNMP v1, v2, v3
• RFC 1907 SNMP v2 MIB
• RFC 1908 SNMP v1, v2, v3
• RFC 2131 Bootp/DHCP Client
• RFC 2138 RADIUS Authentication1
• RFC 2139 RADIUS Authentication
• RFC 2233 Interface Group MIB
• RFC 2246 SSL
• RFC 2475
• RFC 2570 SNMP v1, v2, v3
• RFC 2575 SNMP v1, v2, v3
• RFC 2598 CoS
• RFC 2139 RADIUS Authentication1
• RFC 2819 RMONv1
• RFC 2139 RADIUS Authentication
• RFC 3164 System Log
• RFC 3195 System Log
• RFC 3411~17 SNMP
• D-Link Private MIB
• LLDP MIB
• Zone Defense MIB
• 2233 Interface Group MIB
|
Физические параметры
|
|
Размеры (Д x Ш x В)
|
• 440 x 210 x 44 мм
|
Вес
|
• 3,15 кг
|
Условия эксплуатации
|
|
Питание
|
• От 100 до 240 В переменного тока, 50/60 Гц
|
Потребляемая мощность
|
• В режиме ожидания: 43,65 Вт
• Максимальная потребляемая мощность: 90,81 Вт
|
Тепловыделение
|
• 311,569 БТЕ/час
|
MTBF (часы)
|
• 217 863
|
Уровень шума
|
• При низкой скорости вентилятора: 44,9 дБ
• При высокой скорости вентилятора: 53 дБ
|
Система вентиляции
|
• 2 вентилятора Smart
|
Температура
|
• Рабочая: от -5 до 50 °C
• Хранения: от -40 до 70 °C
|
Влажность
|
• При эксплуатации: от 0% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата
|
Комплект поставки
|
|
• Коммутатор DXS-1210-12TC
• Кабель питания
• Фиксатор для кабеля питания
• Консольный кабель с разъемом RJ-45
• 4 резиновые ножки
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• Комплект для монтажа
• Краткое руководство по установке
|
|
Совместимое оборудование
|
|
SFP трансиверы
|
• DGS-712
• DEM-302S-LX
• DEM-310GT
• DEM-311GT
• DEM-312GT2
• DEM-314GT
• DEM-315GT
• DEM-302S-BXD
• DEM-302S-BXU
• DEM-330T
• DEM-330R
• DEM-331T
• DEM-331R
|
SFP+ трансиверы
|
• DEM-431XT
• DEM-432XT
• DEM-433XT
• DEM-434XT
• DEM-436XT-BXD
• DEM-436XT-BXU
|
Кабели 10G SFP+
|
• DEM-CB100S
• DEM-CB300S
• DEM-CB700S
|
Прочее
|
|
EMI
|
• CE
• FCC
• C-Ticket
• VCCI
• BSMI
• CCC
|
Безопасность
|
• cUL
• CB
• CE
• CCC
• BSMI
|

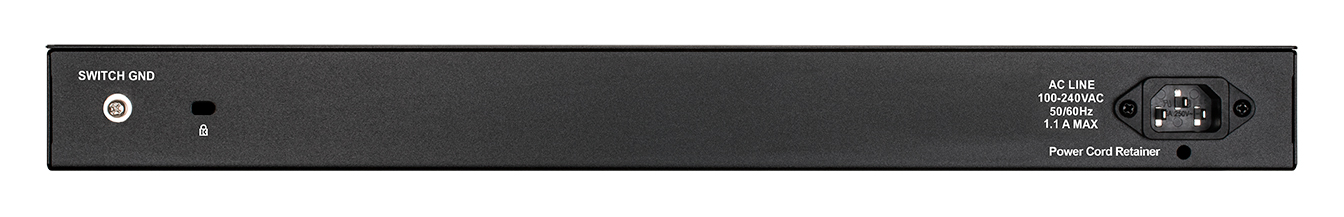

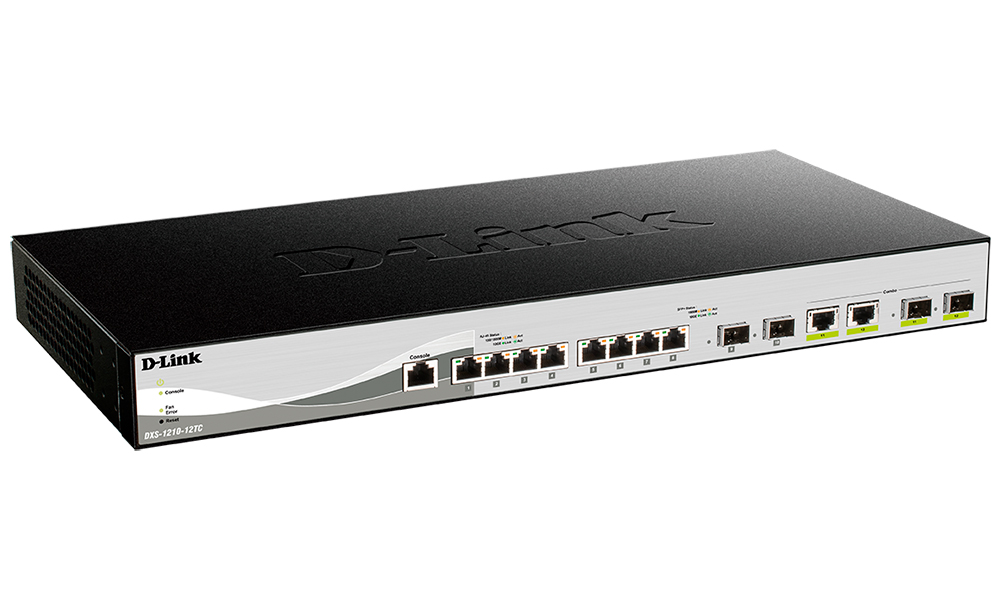

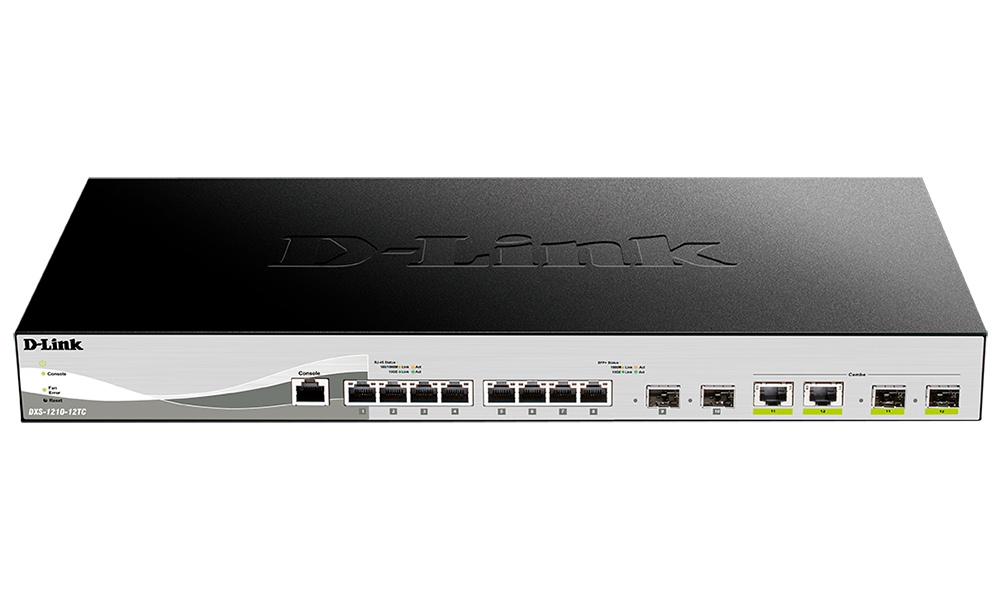

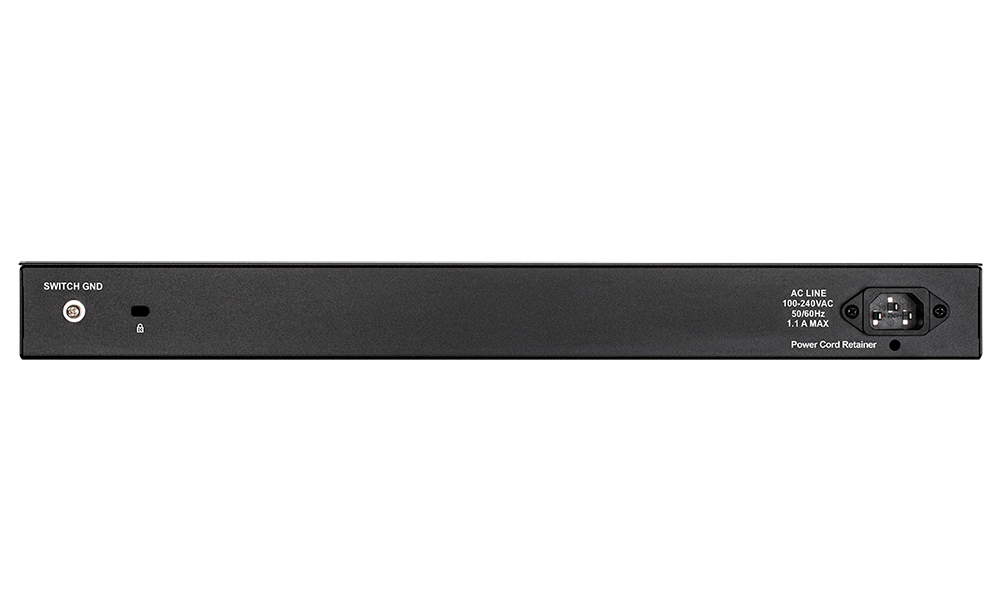

*DXS-1210-12TC/A3 отличается от DXS-1210-12TC/A2 дизайном вентиляционных отверстий
1Доступно в будущих версиях программного обеспечения.
Сертификаты
Заказ
DXS-1210-12TC/A3A | Настраиваемый L2+ коммутатор, 8x10GBase-T, 2x10GBase-X SFP+, 2xCombo 10GBase-T/SFP+
(от DXS-1210-12TC/A2A отличается дизайном корпуса)
|
Дополнительные SFP-трансиверы | |
DGS-712 | SFP-трансивер, 1000Base-T (RJ45), до 100м |
DEM-310GT | SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км |
DEM-311GT | SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м |
DEM-312GT2 | SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км |
DEM-314GT | SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км1 |
DEM-315GT | SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км1 |
Дополнительные WDM SFP-трансиверы | |
DEM-330T/3KM | WDM SFP-трансивер, 1000Base-BX-D (Simplex SC), TX:1550нм, RX:1310нм, одномод, до 3км |
DEM-330R/3KM | WDM SFP-трансивер, 1000Base-BX-U (Simplex SC), TX:1310нм, RX:1550нм, одномод, до 3км |
DEM-330T/10KM | WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км |
DEM-330R/10KM | WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км |
DEM-331T/20KM | WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км |
DEM-331R/20KM | WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км |
DEM-331T/40KM | WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км1 |
DEM-331R/40KM | WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км1 |
Дополнительные трансиверы SFP+ | |
DEM-431XT | Трансивер SFP+, 10GBase-SR (Duplex LC), 850нм, многомод, до 300м |
DEM-432XT | Трансивер SFP+, 10GBase-LR (Duplex LC), 1310нм, одномод, до 10км |
DEM-433XT | Трансивер SFP+, 10GBase-ER (Duplex LC), 1550нм, одномод, до 40км1 |
DEM-434XT | Трансивер SFP+, 10GBase-ZR (Duplex LC), 1550нм, одномод, до 80км1 |
DEM-435XT | Трансивер SFP+, 10GBase-LRM (Duplex LC), 1310нм, многомод, до 200м |
Дополнительные трансиверы WDM SFP+ | |
DEM-436XT-BXD | WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1330нм, RX:1270нм, одномод, до 40км1 |
DEM-436XT-BXU | WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1270нм, RX:1330нм, одномод, до 40км1 |
Дополнительные кабели 10G SFP+ | |
DEM-CB100S | Пассивный кабель 10GBase-X SFP+ для прямого подключения, 1м |
DEM-CB300S | Пассивный кабель 10GBase-X SFP+ для прямого подключения, 3м |
DEM-CB700S | Пассивный кабель 10GBase-X SFP+ для прямого подключения, 7м |
Дополнительное программное обеспечение | |
DV-700-N1000-LIC | Лицензия D-View 7.0, поддержка 1000 дополнительных узлов |
DV-700-N500-LIC | Лицензия D-View 7.0, поддержка 500 дополнительных узлов |
DV-700-N250-LIC | Лицензия D-View 7.0, поддержка 250 дополнительных узлов |
DV-700-N100-LIC | Лицензия D-View 7.0, поддержка 100 дополнительных узлов |
DV-700-N50-LIC | Лицензия D-View 7.0, поддержка 50 дополнительных узлов |
DV-700-N25-LIC | Лицензия D-View 7.0, поддержка 25 дополнительных узлов |
DV-700-P100-LIC | Лицензия D-View 7.0, поддержка 100 дополнительных промежуточных серверов |
DV-700-P50-LIC | Лицензия D-View 7.0, поддержка 50 дополнительных промежуточных серверов |
DV-700-P25-LIC | Лицензия D-View 7.0, поддержка 25 дополнительных промежуточных серверов |
DV-700-P10-LIC | Лицензия D-View 7.0, поддержка 10 дополнительных промежуточных серверов |
DV-700-P5-LIC | Лицензия D-View 7.0, поддержка 5 дополнительных промежуточных серверов |
1Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки.
Изображения
Загрузки
Внесенные изменения
Изменения
Скачать
Замечания к выпуску от 15.09.2023
Изменения
- Исправлена проблема с шифрованием.
- Исправлена проблема с удалением vlan из running/startup config
- Исправлена проблема с с перезагрузкой коммутатора при получении адреса по DHCP
- Исправлена проблема с отправлением логов на сервер.
- Исправлена проблема с ACL rule permit.
- Исправлена проблема с высокой загрузкой CPU utilization.
- Исправлена проблема с LLDP.
- Добавлена поддержка RX debug dump command на порт.
- Добавлена поддержка LLDP module debug command.
- Добавлены debug команды.
- Исправлена проблема с Radius авторизацией
