УЧЕБНЫЙ СТЕНД DTK-1

для изучения основ программирования встраиваемых систем

Описание

Учебный стенд DTK-1 – это комплект учебного оборудования, предназначенный для проведения лабораторных (практических) работ по основам программирования встраиваемых систем, таких как телекоммуникационное оборудование, устройства интернета вещей, системы умного дома, системы управления, контроля и мониторинга и др. Стенд реализован на базе микрокомпьютера Orange Pi Zero, функционирующего под управлением ОС Linux, и платы расширения – периферийного контроллера на основе микроконтроллера Atmel ATmega328P.

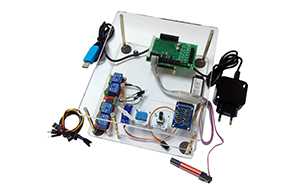

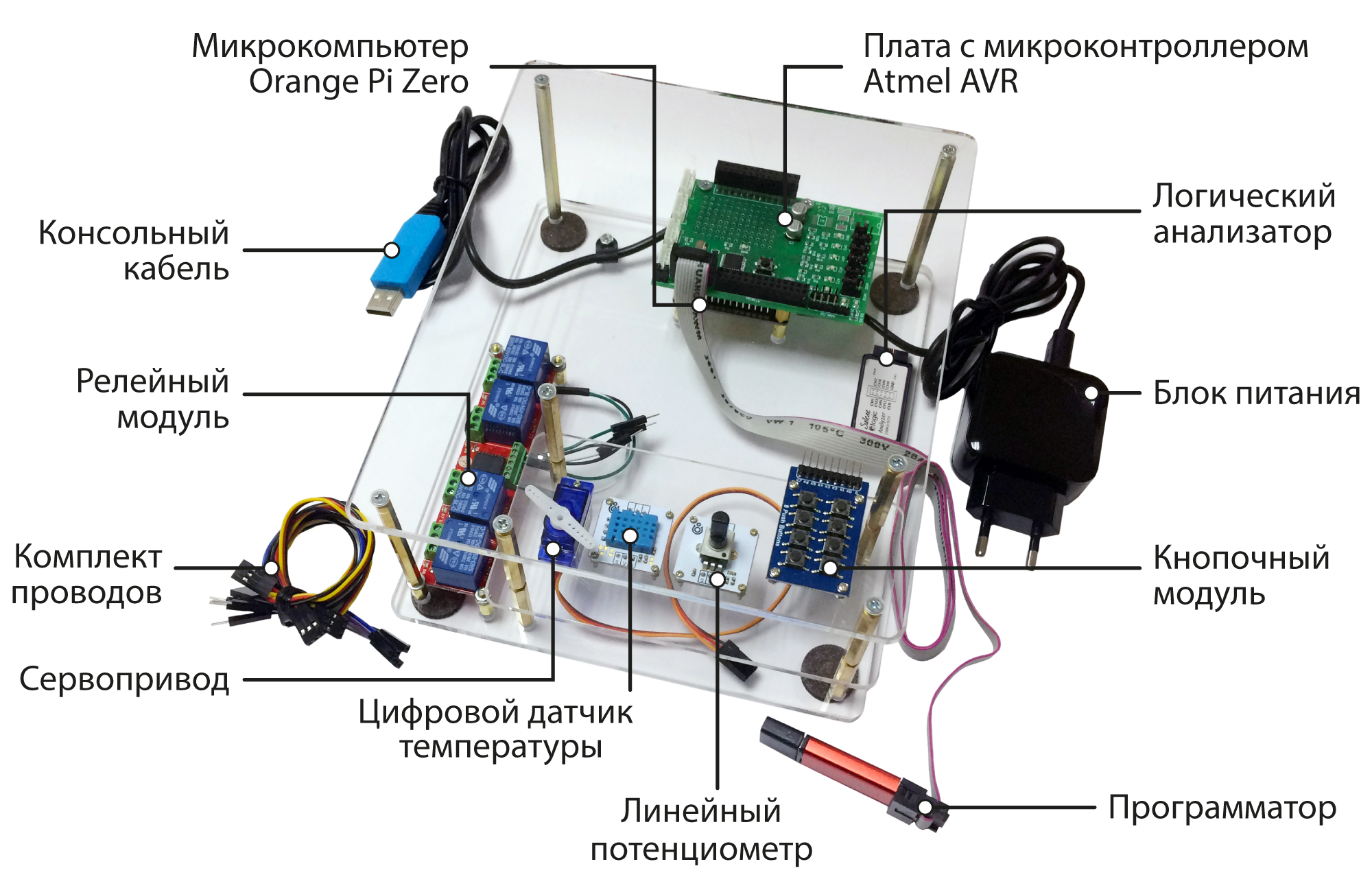

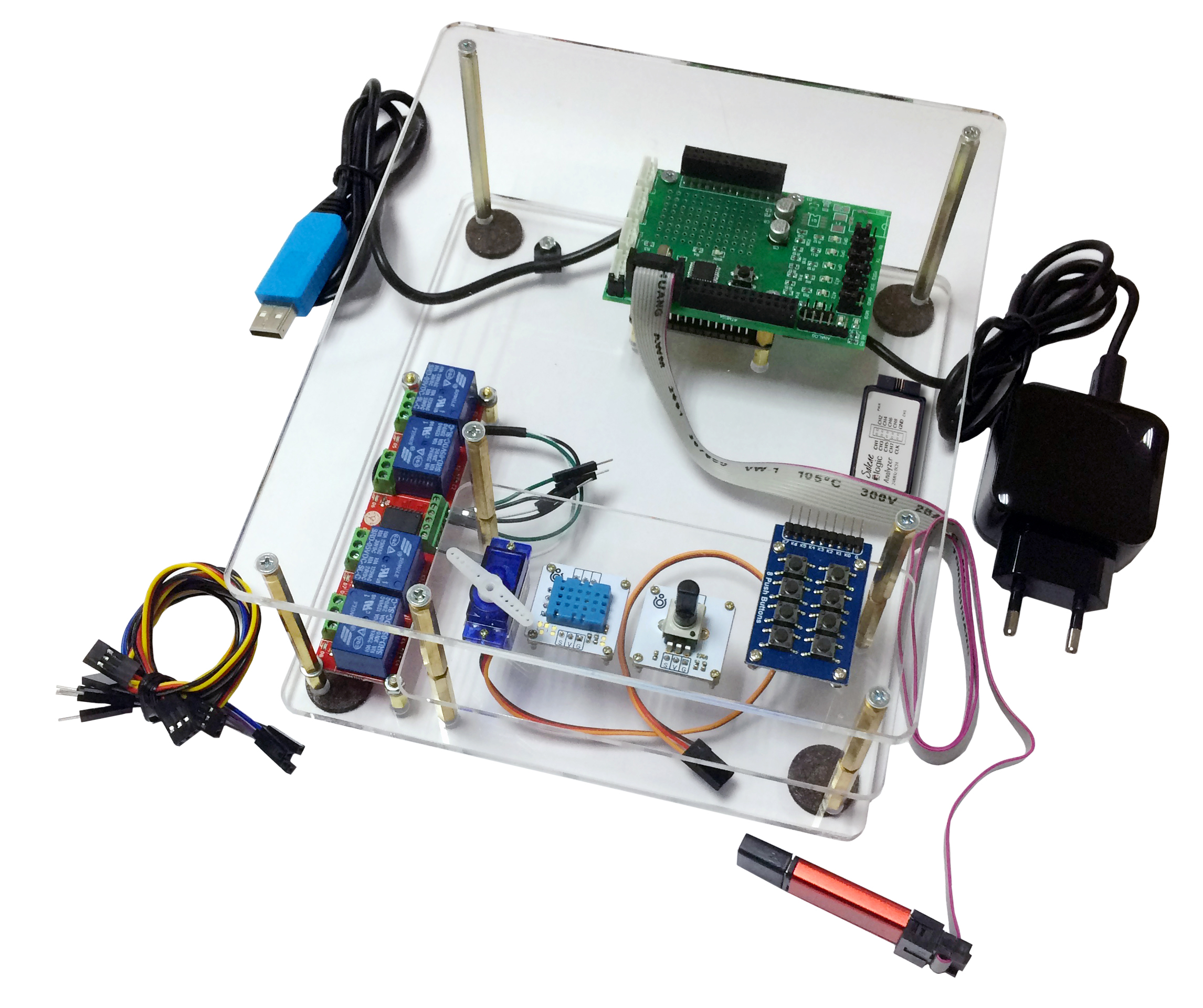

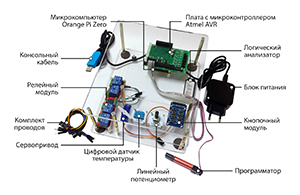

Состав учебного стенда DTK-1:
  1. Микрокомпьютер Orange Pi Zero, функционирующий под управлением ОС Linux;
  2. Плата расширения с микроконтроллером Atmel ATmega328P;
  3. Программатор USBISP;
  4. Кнопочный модуль;
  5. Линейный потенциометр;
  6. Цифровой датчик температуры;
  7. Четырехканальный релейный модуль;
  8. Сервопривод аналоговый;
  9. Логический анализатор;
  10. Консольный кабель USB-TTL;
  11. Набор соединительных проводов;
  12. Блок питания 5В, 2,4А;
  13. Карта памяти microSD.
Учебный стенд DTK-1 позволяет:
  • изучить основные команды Linux;
  • научиться выполнять компиляцию программ на языках C и C++ с помощью компилятора GNU GCC;
  • научиться работать с системой сборки GNU Make;
  • научиться разрабатывать программы для микроконтроллеров семейства AVR на языках программирования Assembler и C;
  • научиться разрабатывать программы для микропроцессоров семейства ARM на языке программирования С;
  • научиться разрабатывать встраиваемые системы, содержащие датчики и исполнительные устройства: светодиоды, кнопки, реле, потенциометры, датчики температуры и влажности, аналоговые сервоприводы;
  • научиться выполнять сборку тулчейна с помощью утилиты Crosstool-ng;
  • научиться выполнять конфигурацию, сборку и установку ядра Linux в соответствии с требованиями определенной встраиваемой системы;
  • научиться выполнять конфигурацию и сборку загрузчика U-Boot в соответствии с требованиями определенной встраиваемой системы;
  • научиться выполнять конфигурацию, сборку и установку программы BusyBox и использовать ее в качестве командного интерфейса встраиваемой системы;
  • научиться использовать систему сборки корневой файловой системы Buildroot для получения образа программного обеспечения, готового к загрузке во встраиваемую систему;
  • научиться выполнять настройку системы Buildroot под требования своего проекта;
  • научиться выполнять разработку собственных пакетов для системы сборки корневой файловой системы Buildroot.
Стенд рекомендуется для обучения студентов по направлениям:
  • 09.03.01 Информатика и вычислительная техника (бакалавриат);
  • 09.03.02 «Информационные системы и технологии» (бакалавриат);
  • 09.03.03 «Прикладная информатика» (бакалавриат);
  • 9.03.04 «Программная инженерия» (бакалавриат);
  • 02.03.03 «Математическое обеспечение и администрирование информационных систем» (бакалавриат);
  • 09.04.01 Информатика и вычислительная техника (магистратура);
  • 09.04.02 «Информационные системы и технологии» (магистратура);
  • 09.04.03 «Прикладная информатика» (магистратура);
  • 09.04.04 «Программная инженерия» (магистратура);
  • 02.04.03 «Математическое обеспечение и администрирование информационных систем» (магистратура);
  • а также всех, кто занимается в сфере современных компьютерных технологий и проектирования встраиваемых систем.
Учебно-методические материалы по проведению лабораторных работ:

Разработаны материалы теоретического курса «Введение во встраиваемые системы. Часть 1. Использование Linux и микропроцессорные системы», теоретического курса «Введение во встраиваемые системы. Часть 2. Программирование встраиваемых систем на основе Linux» и лабораторные работы:

    Часть 1:

  1. Знакомство с учебным стендом DTK-1;
  2. Основные команды Linux;
  3. Командные файлы и язык Shell;
  4. Компилятор GCC. Утилита Make;
  5. Использование интерфейса GPIO. Часть 1;
  6. Использование интерфейса GPIO. Часть 2;
  7. Аналогово-цифровые преобразователи. Широтно-импульсная модуляция;
  8. Последовательный интерфейс UART. Особенности настройки и программирования;
  9. Последовательный интерфейс I2C. Обработка информации от датчиков;
  10. Программирование логических операций на языке ASSEMBLER.

    Часть 2:

  1. Исследование встраиваемой системы на примере микрокомпьютера Orange Pi Zero;
  2. Сборка тулчейна для кросс-компиляции с помощью системы сборки Buildroot;
  3. Кросс-компиляция программ с использованием готового тулчейна;
  4. Изучение загрузчика U-Boot;
  5. Компиляция ядра Linux;
  6. Компиляция программы BusyBox;
  7. Создание с нуля программной составляющей встраиваемой системы на основе ядра Linux и программы BusyBox;
  8. Изучение системы сборки корневой файловой системы Buildroot;
  9. Создание пакета для системы сборки корневой файловой системы Buildroot.
Расширение курса. Дополнительные лабораторные работы

Дополнительные лабораторные работы направлены на изучение особенностей встраиваемых систем, построенных на устройствах типа «Система на кристалле», на примере микроконтроллеров (МК).

  1. Изучение архитектуры и структуры МК AVR Atmega 328P;
  2. Выполнение арифметических и логических операций в МК AVR;
  3. Обработка массивов данных в МК AVR;
  4. Изучение выводов МК AVR Atmega 328P. Работа с выводами общего назначения;
  5. Работа с внешними прерываниями в МК AVR Atmega 328P;
  6. Изучение таймеров AVR Atmega 328P;
  7. Аналого-цифровой преобразователь AVR Atmega 328P;
  8. Последовательный интерфейс UART в МК AVR;
  9. Последовательный интерфейс SPI в МК AVR;
  10. Последовательный интерфейс I2C в МК AVR.

Характеристики

Аппаратное обеспечение
Микрокомпьютер Orange Pi Zero
    Процессор Allwinner H2+:
  • - Cortex-A7, 4 ядра, 1.2 ГГц
  • - Оперативная память: 512 МБ DDR3
  • - Видеочип Mali 400MP2 (600 МГц и выше)
  • - Интерфейсы периферии:
    • • 26 контактов GPIO
    • • micro USB
    • • USB 2.0
Плата расширения
    Микроконтроллер Atmel ATmega328P
  • - 8-битный процессор
  • - 32 КБ Flash
  • - 2 КБ ОЗУ
  • - 1КБ EEPROM
  • - USART (1 канал),
  • - SPI (1 канал),
  • - I2C (TWI) (2 канала)

  • Светодиоды (5 В)
    Выводы для подключения внешних устройств

Цифровой датчик температуры

Базовый компонент: DHT-11

Питание: DC 3 – 5 В

Определение температуры: от 0°С до 50°С (±2 °С))

Определение влажности: от 20% до 90% (±5%)

Частота опроса: не более 1 Гц

Линейный потенциометр

Сопротивление: 10 кОм

Угол поворота движка: 300°

Сервопривод аналоговый

Питание: DC 5 B

Управление: ШИМ с периодом 20 мс

Угол поворота: 180°

Релейный модуль

Питание: DC 5 B

Нагрузка: AC 10 А 250 В или DC 10 А 30 В

Логический анализатор

Питание: DC 5 В (от USB-порта компьютера)

Количество цифровых каналов: 8

Частота захвата: 24 МГц

Условия эксплуатации

Питание

Адаптер питания

- Вход: от 100 до 240 В переменного тока, 50/60 Гц

- Выход: 5 В постоянного тока, 2.4 А

Физические параметры

Размеры (Д х Ш х В)

204 х 174 х 80 мм

Вес

0,93 кг (± 5 гр.)

Программное обеспечение

Поддерживаемые ОС

Windows XP/7/8/10

Комплект поставки

  • - Учебный стенд DTK-1 в сборе:
    • • Микрокомпьютер Orange Pi Zero c консольным кабелем USB-TTL
    • • Плата расширения с МК Atmel AVR Atmega328P
    • • Релейный модуль
    • • Сервопривод аналоговый
    • • Кнопочный модуль
    • • Цифровой датчик температуры
    • • Линейный потенциометр

  • - Блок питания (зарядное устройство USB UC-S18)
  • - Логический анализатор
  • - Карта памяти
  • - Программатор USB ISP
  • - Консольный кабель USB-TTL
  • - Комплект проводов «мама»-«папа»
  • - Комплект проводов «мама»-«мама»
  • - Комплект проводов «папа»-«папа»
  • - Учебно-методические материалы (теоретический курс + лабораторные работы) в электронном виде
